Cobre desnudo

Desnudos

Conductor de cuerda sin aislar, construido con alambres de cobre clase 2, cableados en capas sucesivas y alternadas. Fabricado bajo norma IRAM 2004 para cuerda de cobre duro.

Ficha técnica

Conductor: Cobre duro clase 2
Aislación: Sin aislar (desnudo)
Tensión: Baja y media tensión
Norma: IRAM 2004

Pedir cotización Volver a productos

01Aplicación

Conducción de energía eléctrica en baja y media tensión, y como conductor de puesta a tierra y/o neutro.

02Embalaje

Rollos o bobinas según los metros solicitados por el cliente.

Ficha técnica

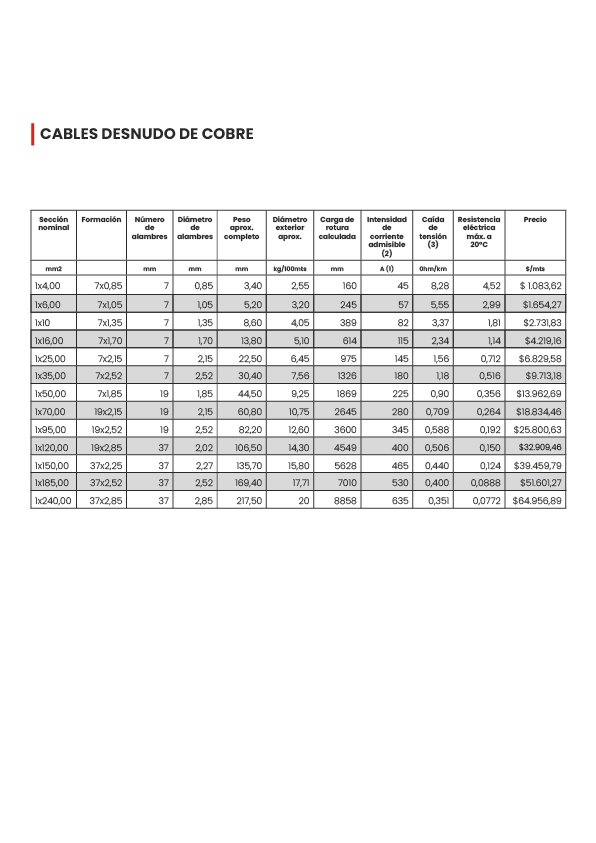

Tabla de secciones.

Medidas disponibles y datos técnicos del cable desnudos. Hacemos cortes a medida según tu proyecto.

Sección nominal (mm2)	Formación	Número de alambres (mm)	Diámetro de alambres (mm)	Peso aprox. completo (kg/100mts)	Diámetro exterior aprox. (mm)	Carga de rotura calculada (mm)	Intensidad de corriente admisible (2) (A (I))	Caída de tensión (3) (0hm/km)	Resistencia eléctrica máx. a 20°C
1x4,00	7x0,85	7	0,85	3,40	2,55	160	45	8,28	4,52
1x6,00	7x1,05	7	1,05	5,20	3,20	245	57	5,55	2,99
1x10	7x1,35	7	1,35	8,60	4,05	389	82	3,37	1,81
1x16,00	7x1,70	7	1,70	13,80	5,10	614	115	2,34	1,14
1x25,00	7x2,15	7	2,15	22,50	6,45	975	145	1,56	0,712
1x35,00	7x2,52	7	2,52	30,40	7,56	1326	180	1,18	0,516
1x50,00	7x1,85	19	1,85	44,50	9,25	1869	225	0,90	0,356
1x70,00	19x2,15	19	2,15	60,80	10,75	2645	280	0,709	0,264
1x95,00	19x2,52	19	2,52	82,20	12,60	3600	345	0,588	0,192
1x120,00	19x2,85	37	2,02	106,50	14,30	4549	400	0,506	0,150
1x150,00	37x2,25	37	2,27	135,70	15,80	5628	465	0,440	0,124
1x185,00	37x2,52	37	2,52	169,40	17,71	7010	530	0,400	0,0888
1x240,00	37x2,85	37	2,85	217,50	20	8858	635	0,351	0,0772
