Uso general

Unipolares

Conductor de cobre electrolítico recocido, flexible clase 5, con aislación de PVC no propagante de la llama. Es la base de nuestra producción y la línea que respalda nuestra certificación bajo Sello IRAM NM 247-3.

Ficha técnica

Conductor: Cobre flexible clase 5
Aislación: PVC no propagante de llama
Tensión: 450 / 750 V
Norma: IRAM NM 247-3

Colores disponibles

Celeste
Marrón
Verde/Amarillo (tierra)
Rojo
Negro
Blanco

Pedir cotización Volver a productos

01Aplicación

Instalaciones fijas en cañerías, tableros y canalizaciones, en obras domiciliarias, comerciales e industriales.

02Embalaje

Rollos de 100 metros y bobinas.

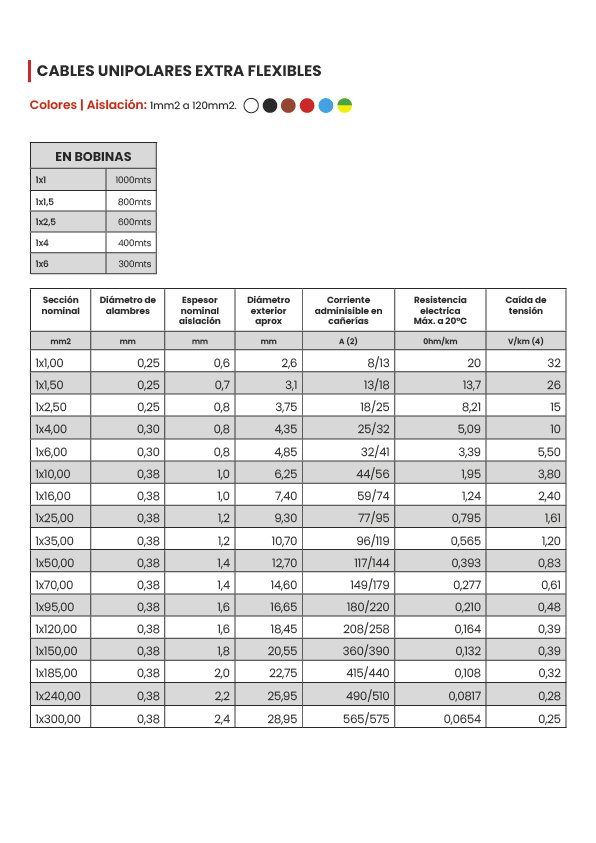

Ficha técnica

Tabla de secciones.

Medidas disponibles y datos técnicos del cable unipolares. Hacemos cortes a medida según tu proyecto.

Colores / Aislación: 1mm2 a 120mm2.

EN BOBINAS

Sección	Longitud (mts)
1x1,00	1000mts
1x1,50	800mts
1x2,50	600mts
1x4,00	400mts
1x6,00	300mts

Sección nominal (mm2)	Diámetro de alambres (mm)	Espesor nominal aislación (mm)	Diámetro exterior aprox (mm)	Corriente admisible en cañerías (A) (2)	Resistencia eléctrica Máx. a 20°C (Ohm/km)	Caída de tensión (v/km) (4)
1x1,00	0,25	0,6	2,6	8/13	20	32
1x1,50	0,25	0,7	3,1	13/18	13,7	26
1x2,50	0,25	0,8	3,75	18/25	8,21	15
1x4,00	0,30	0,8	4,35	25/32	5,09	10
1x6,00	0,30	0,8	4,85	32/41	3,39	5,50
1x10,00	0,38	1,0	6,25	44/56	1,95	3,80
1x16,00	0,38	1,0	7,40	59/74	1,24	2,40
1x25,00	0,38	1,2	9,30	77/95	0,795	1,61
1x35,00	0,38	1,2	10,70	96/119	0,565	1,20
1x50,00	0,38	1,4	12,70	117/144	0,393	0,83
1x70,00	0,38	1,4	14,60	149/179	0,277	0,61
1x95,00	0,38	1,6	16,65	180/220	0,210	0,48
1x120,00	0,38	1,6	18,45	208/258	0,164	0,39
1x150,00	0,38	1,8	20,55	360/390	0,132	0,39
1x185,00	0,38	2,0	22,75	415/440	0,108	0,32
1x240,00	0,38	2,2	25,95	490/510	0,0817	0,28
1x300,00	0,38	2,4	28,95	565/575	0,0654	0,25
