Libre de halógeno

Subterráneos LS0H

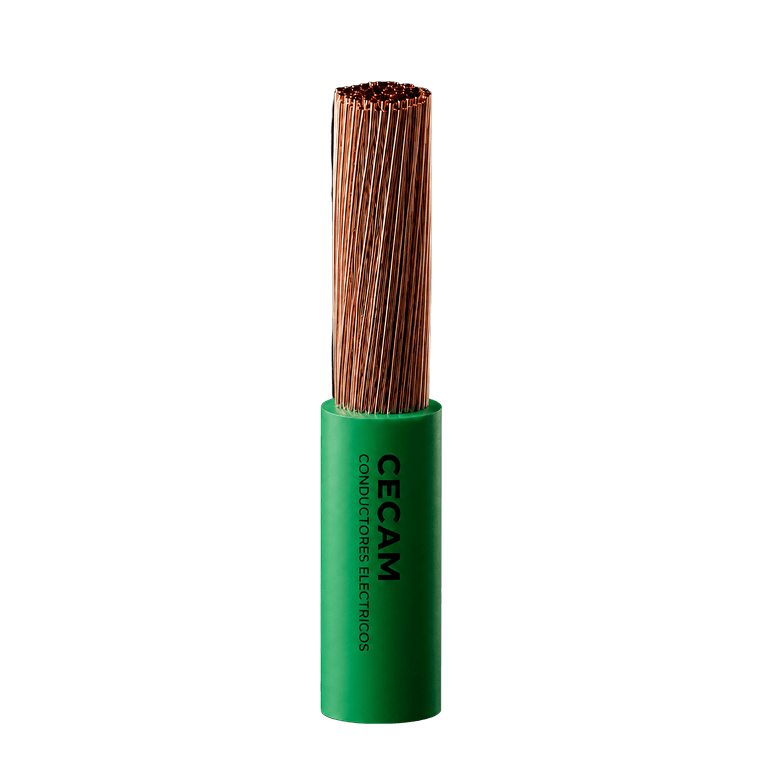

Cable unipolar y multipolar con conductores de cobre flexible clase 5, aislación de XLPE y vaina de material LS0H, no propagante de la llama y de baja emisión de gases tóxicos y corrosivos.

Ficha técnica

Conductor: Cobre flexible clase 5
Aislación: LS0H
Tensión: 0,6 / 1,1 kV
Norma: IRAM 62266

Pedir cotización Volver a productos

01Aplicación

Lugares con alta concentración de personas (hospitales, shoppings, teatros). Apto para montaje superficial, canalización vertical, bandejas o directamente enterrado.

02Embalaje

Bobinas según el requerimiento del cliente.

Ficha técnica

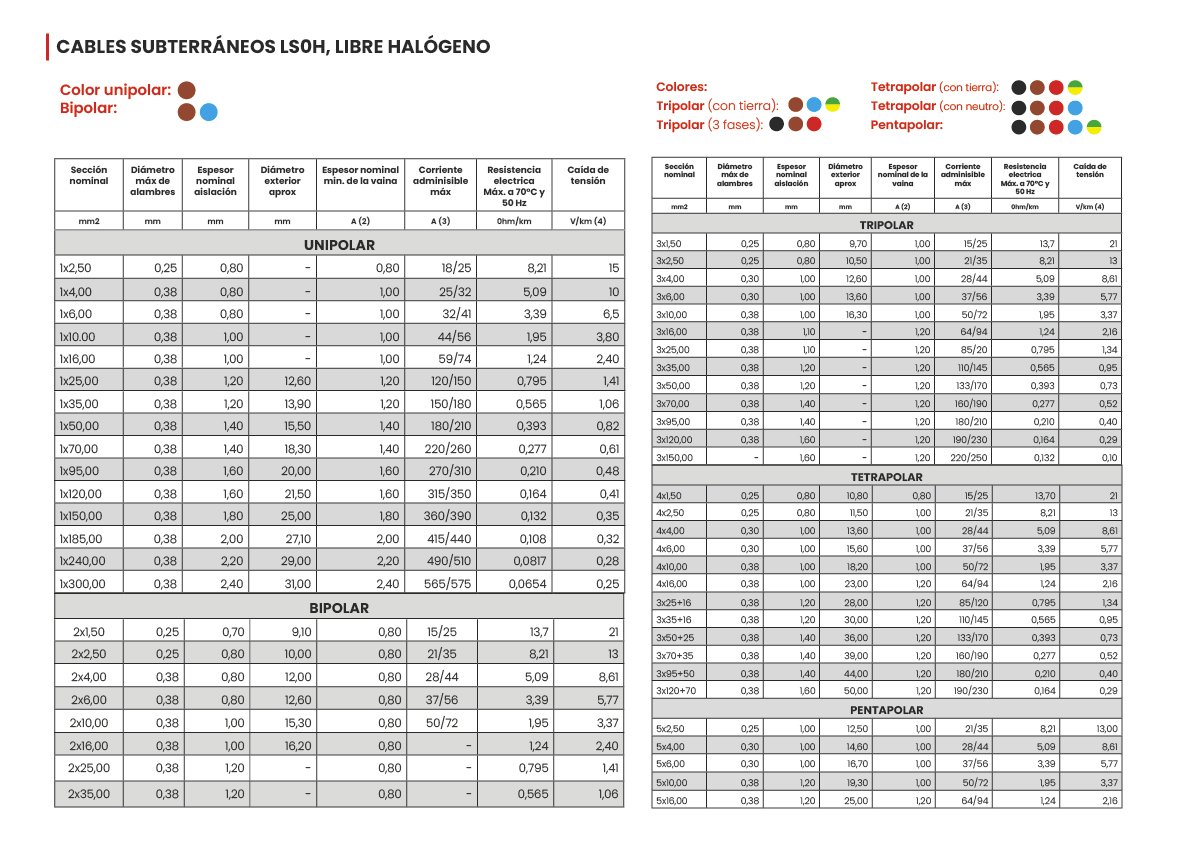

Tabla de secciones.

Medidas disponibles y datos técnicos del cable subterráneos ls0h. Hacemos cortes a medida según tu proyecto.

Color unipolar / Bipolar

Colores: Tripolar (con tierra) / Tripolar (3 fases) / Tetrapolar (con tierra) / Tetrapolar (con neutro) / Pentapolar

(2) Corriente admisible máx (A)

(3) Resistencia eléctrica Máx. a 70°C y 50 Hz (Ohm/km)

(4) Caída de tensión (v/km)

UNIPOLAR

Sección nominal (mm²)	Diámetro máx de alambres (mm)	Espesor nominal aislación (mm)	Diámetro exterior aprox (mm)	Espesor nominal mín. de la vaina (mm)	Corriente admisible máx (A) (2)	Resistencia eléctrica Máx. a 70°C y 50 Hz (Ohm/km) (3)	Caída de tensión (v/km) (4)
1x2,50	0,25	0,80	—	0,80	18/25	8,21	15
1x4,00	0,38	0,80	—	1,00	25/32	5,09	10
1x6,00	0,38	0,80	—	1,00	32/41	3,39	6,5
1x10,00	0,38	1,00	—	1,00	44/56	1,95	3,80
1x16,00	0,38	1,00	—	1,00	59/74	1,24	2,40
1x25,00	0,38	1,20	12,60	1,20	100/150	0,795	1,41
1x35,00	0,38	1,20	13,90	1,20	150/180	0,565	1,06
1x50,00	0,38	1,40	15,50	1,40	180/210	0,393	0,82
1x70,00	0,38	1,40	18,30	1,40	220/260	0,277	0,61
1x95,00	0,38	1,60	20,00	1,60	270/310	0,210	0,48
1x120,00	0,38	1,60	21,50	1,60	315/350	0,164	0,41
1x150,00	0,38	1,80	25,00	1,80	360/390	0,132	0,35
1x185,00	0,38	2,00	27,10	2,00	415/440	0,108	0,32
1x240,00	0,38	2,20	29,00	2,20	490/510	0,0817	0,28
1x300,00	0,38	2,40	31,00	2,40	565/575	0,0654	0,25

BIPOLAR

Sección nominal (mm²)	Diámetro máx de alambres (mm)	Espesor nominal aislación (mm)	Diámetro exterior aprox (mm)	Espesor nominal mín. de la vaina (mm)	Corriente admisible máx (A) (2)	Resistencia eléctrica Máx. a 70°C y 50 Hz (Ohm/km) (3)	Caída de tensión (v/km) (4)
2x1,50	0,25	0,70	9,10	0,80	15/25	13,7	21
2x2,50	0,25	0,80	10,00	0,80	21/35	8,21	13
2x4,00	0,38	0,80	12,00	0,80	28/44	5,09	8,61
2x6,00	0,38	0,80	12,60	0,80	37/56	3,39	5,77
2x10,00	0,38	1,00	15,30	0,80	50/72	1,95	3,37
2x16,00	0,38	1,00	16,20	0,80	—	1,24	2,40
2x25,00	0,38	1,20	—	0,80	—	0,795	1,41
2x35,00	0,38	1,20	—	0,80	—	0,565	1,06

TRIPOLAR

Sección nominal (mm²)	Diámetro máx de alambres (mm)	Espesor nominal aislación (mm)	Diámetro exterior aprox (mm)	Espesor nominal de la vaina (mm)	Corriente admisible máx (A) (2)	Resistencia eléctrica Máx. a 70°C y 50 Hz (Ohm/km) (3)	Caída de tensión (v/km) (4)
3x1,50	0,25	0,80	9,70	1,00	15/25	13,7	21
3x2,50	0,25	0,80	10,50	1,00	21/35	8,21	13
3x4,00	0,30	1,00	12,60	1,00	28/44	5,09	8,61
3x6,00	0,30	1,00	13,60	1,00	37/56	3,39	5,77
3x10,00	0,38	1,00	16,30	1,00	50/72	1,95	3,37
3x16,00	0,38	1,10	—	1,20	64/94	1,24	2,16
3x25,00	0,38	1,10	—	1,20	85/120	0,795	1,34
3x35,00	0,38	1,20	—	1,20	110/145	0,565	0,95
3x50,00	0,38	1,40	—	1,20	133/170	0,393	0,73
3x70,00	0,38	1,40	—	1,20	160/190	0,277	0,52
3x95,00	0,38	1,40	—	1,20	180/210	0,210	0,40
3x120,00	0,38	1,60	—	1,20	190/230	0,164	0,29
3x150,00	—	1,60	—	1,20	220/250	0,132	0,10

TETRAPOLAR

Sección nominal (mm²)	Diámetro máx de alambres (mm)	Espesor nominal aislación (mm)	Diámetro exterior aprox (mm)	Espesor nominal de la vaina (mm)	Corriente admisible máx (A) (2)	Resistencia eléctrica Máx. a 70°C y 50 Hz (Ohm/km) (3)	Caída de tensión (v/km) (4)
4x1,50	0,25	0,80	10,80	0,80	15/25	13,70	21
4x2,50	0,25	0,80	11,50	1,00	21/35	8,21	13
4x4,00	0,30	1,00	13,60	1,00	28/44	5,09	8,61
4x6,00	0,30	1,00	15,60	1,00	37/56	3,39	5,77
4x10,00	0,38	1,00	18,20	1,00	50/72	1,95	3,37
4x16,00	0,38	1,00	23,00	1,20	64/94	1,24	2,16
3x25+16	0,38	1,20	28,00	1,20	85/120	0,795	1,34
3x35+16	0,38	1,20	30,00	1,20	110/145	0,565	0,95
3x50+25	0,38	1,40	36,00	1,20	133/170	0,393	0,73
3x70+35	0,38	1,40	39,00	1,20	160/190	0,277	0,52
3x95+50	0,38	1,40	44,00	1,20	180/210	0,210	0,40
3x120+70	0,38	1,60	50,00	1,20	190/230	0,164	0,29

PENTAPOLAR

Sección nominal (mm²)	Diámetro máx de alambres (mm)	Espesor nominal aislación (mm)	Diámetro exterior aprox (mm)	Espesor nominal de la vaina (mm)	Corriente admisible máx (A) (2)	Resistencia eléctrica Máx. a 70°C y 50 Hz (Ohm/km) (3)	Caída de tensión (v/km) (4)
5x2,50	0,25	1,00	12,50	1,00	21/35	8,21	13,00
5x4,00	0,30	1,00	14,60	1,00	28/44	5,09	8,61
5x6,00	0,30	1,00	16,70	1,00	37/56	3,39	5,77
5x10,00	0,38	1,20	19,30	1,00	50/72	1,95	3,37
5x16,00	0,38	1,20	25,00	1,20	64/94	1,24	2,16
